■SJ規格−SS400

■ 管理公差

■寸法公差

基準／長さ 〜600mm 601〜1200mm
長さ(L) ±0.1 ±0.2
幅(W) ±0.1
板厚(T) ±0.1

■平面度

基準 長さ・幅　100mmに対して
T5〜15 0.05
T16〜25 0.04
T26〜32 0.03

■基準面直角度

基準面直角度（100mmに対して） 0.05

■幅の平行度

基準／長さ 最小〜500mm 501mm〜1200mm
幅の平行度 0.05 0.1

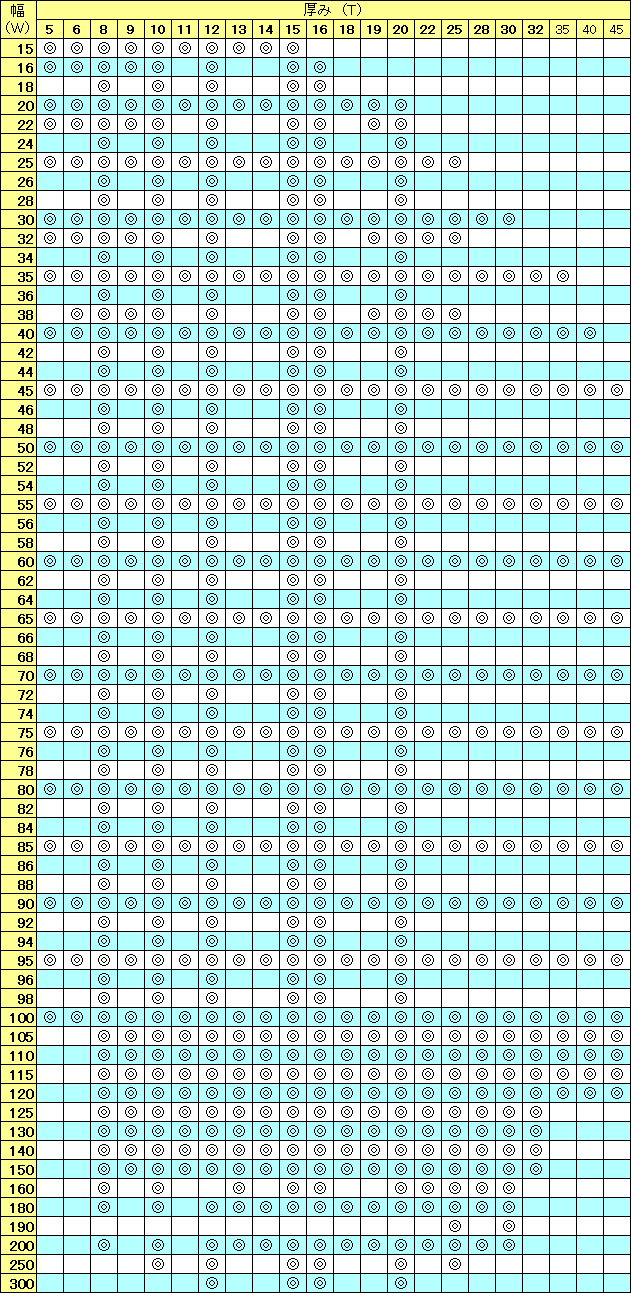

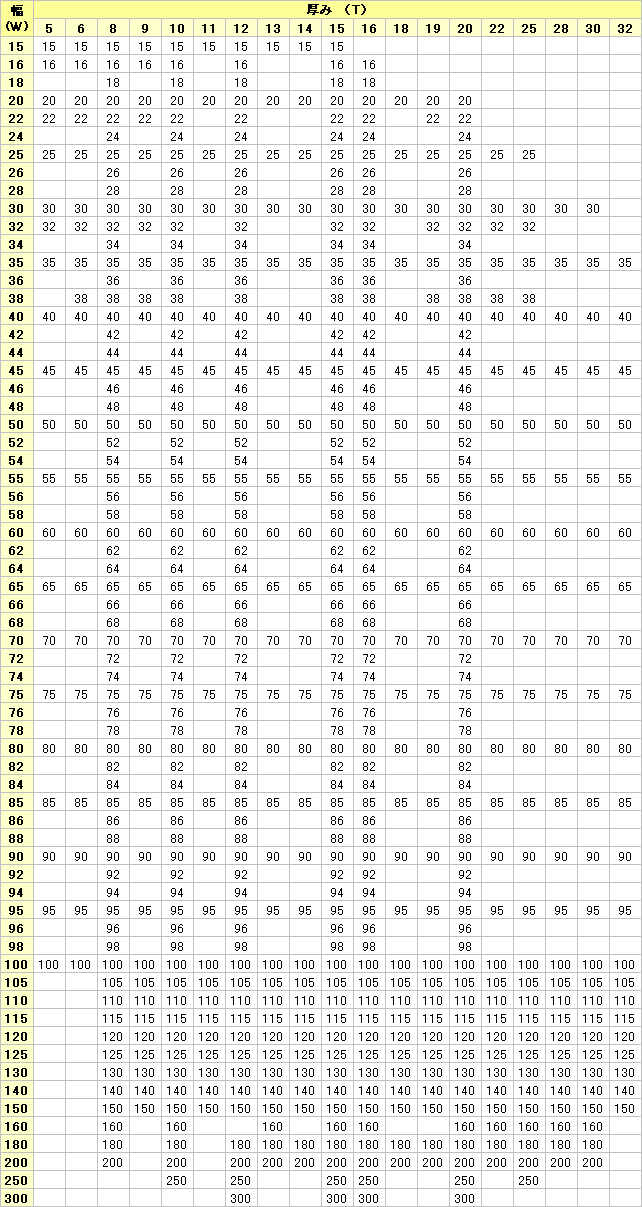

■SS400　【厚み】×【幅】規格表
■【長さ】は15〜1200mmまでフリーにご指定可能です。 （注）T≦W≦L

ss400
